LED-ovi su vjerojatno najluđi elementi od strane svih početnika možda čak i svi koji su uključeni u elektroničke projekte. Jedan od najvažnijih faktora koji ih pravilno koristi je povezati ih onako kako bi trebali. Naravno, obično trebate koristiti otpornik kako biste ograničili struju i izbjegli izgaranje LED -a, ali to nije ono o čemu ću pisati u ovom Instructable -u. Želim razgovarati o još osnovnoj stvari: provjeri LED polariteta. U elektronici možete pronaći razne komponente, možemo ih podijeliti na polarizirane (LED, elektrolitičke kondenzatore, tranzistore, mikrokontrolere i mnoge druge) i one koji nemaju polaritet (otpornici, zavojnice i druge). Polarizirana komponenta znači da je mora biti povezana na određeni način kako bi se radila. Spajanje na drugi način može ga oštetiti, može čak eksplodirati (elektrolitički kondenzatori) ili vaš krug jednostavno neće raditi ispravno. Dakle, polaritet je vrlo važan kao što vidite. U ovom ću vam se uputiti 5 načina za utvrđivanje LED polariteta. Krenimo!
Korak 1: Postoji razlog zašto su oni različiti

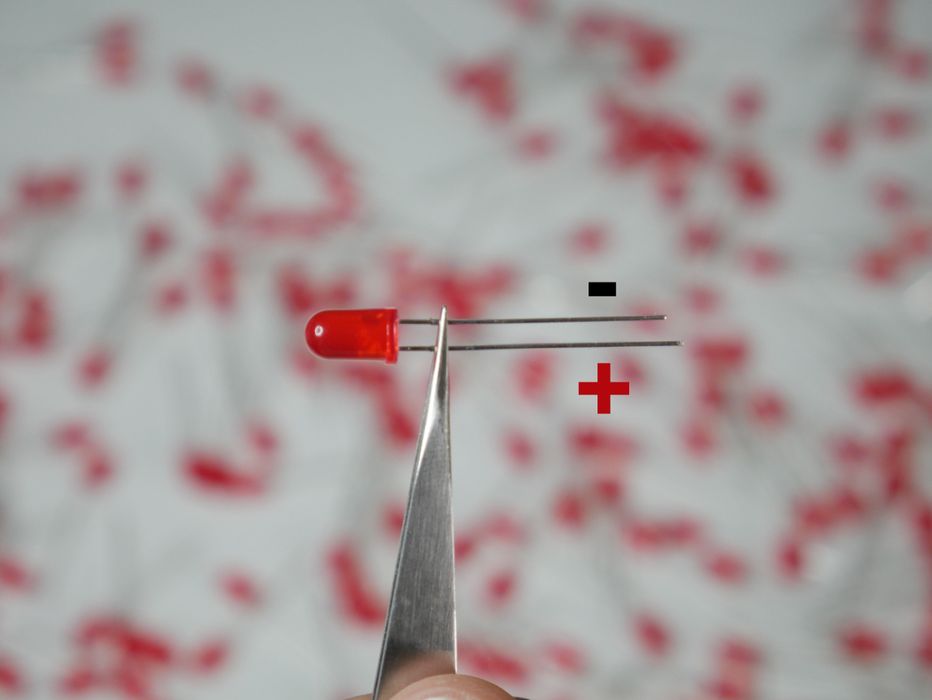

Vodi duljinu. To je najlakši način provjere LED polariteta, barem ako imate potpuno nove LED -ove. Ako ste ih već upotrijebili u projektu ili ih rasprostranjeni od starog uređaja, to ne bi uspjelo za vas, ali bez brige imam i druge 4 metode koje bi mogle raditi za vas :)
Kao što vidite na gornjoj slici LED -a imaju različitu duljinu i to nije pogreška u proizvodnji, to je namjerno. To je najlakši način da se utvrdi gdje je plus i minus LED -a. Duži olovo je pozitivan, a kraći olovo je negativan. U slučaju da izrežite dio potencijalnih klijenata, to ne bi uspjelo za vas, ako niste sigurni jeste li, slijedite sljedeće korake kako biste bili sigurni da ste utvrdili da polaritet.
Korak 2: #2 Ništa nije točno na obje strane
I tako strane LED -ova nisu. Ako ćete pobliže pogledati LED, primijetit ćete da je jedna strana ravna i opet to nije pogreška u proizvodnji, to je znak koji vam omogućuje lako određivanje polarnosti LED -a.
Voditelj pored ove oznake je negativan drugi je pozitivan.
Ova je metoda vjerojatno najbolja, super je jednostavna, uvijek radite i ne treba vam nijedan oprem da biste to provjerili. Gotovo je nemoguće uništiti ovaj trag, možda ako biste se pješčavali s druge strane LED -a, ali zašto? Ne znam :)
Korak 3: #3 Male stvari su važne, pogledajte bliže ...
Ponekad je vrijedno pobliže pogledati male detalje, oni vam mogu puno reći, samo morate znati gdje potražiti. Evo savjeta: pogledajte unutrašnjost LED -a. Vidite li te dvije metalne ploče unutar plastičnog dijela koji ovisi o tome koju vrstu LED -a možete biti bistra, crvena, plava, žuta ili zelena? Kao što možda primijetite, nisu isti kada je u pitanju veličina. Jedan je manji, a drugi veći. Veća ploča uvijek je povezana s negativnim olovom i manjim na pozitivno olovo. Još uvijek vrlo jednostavna metoda, samo morate pažljivo pogledati, a možda će vam u nekim slučajevima trebati lukavšica.
Kao što su Throbscottle i Studleylee istaknuli u komentarima, postoje neke LED -ove koje se grade drugačije, a ova metoda ne bi radila s njima. Veća ploča unutar njih može biti povezana s pozitivnim olovom. To su vrlo rijetke, pa postoji mala šansa da ćete pronaći neke od njih, samo ste htjeli jasno reći da ova metoda možda ne funkcionira.
Korak 4: #4 Multimetar će vam pomoći jer je multi
Multimetar je super koristan u elektronici, a ako je još nemate, definitivno biste ga trebali dobiti. Može izmjeriti čitavu gomilu vrijednosti i uštedjeti vam puno vremena pri rješavanju problema i pokušaju pronalaska vrijednosti otpornika. Većina multimetra (čak i jeftinijih) ima funkciju mjerenja dioda (ova vrsta dioda koje ne sjaju) i mi možemo upotrijebiti ovu funkciju za provjeru polariteta LED -a. Samo dodirnite sonde ako ne zasja sonde i to bi trebalo biti u redu. Pozitivno olovo je tamo gdje crvena sonda dodiruje LED i negativno olovo je mjesto gdje imate crnu sondu. Ova je metoda brza i jednostavna, ali za to vam je potreban multimetar, možda nemate multimetar u džepu (uvijek ga imam sa sobom, osim kad sam u bazenu, jer nemam džepove u plivajućima) cijelo vrijeme i zato su prve 3 mogućnosti bolje.
Korak 5: Ponekad je manja bolja - baterija ćelija kovanica
Baterije malih kovanica uglavnom se koriste u satovima, ali možemo i za odrediti polaritet LED -a. Zašto baterija ćelije kovanice? Jer je dovoljno mali da ga uklopi između olova LED -a. Također možete koristiti veću bateriju, recimo AA bateriju, ali trebat će vam neki kabeli za povezivanje s LED -om. Ako LED svijetli nakon postavljanja baterije između LED -a, pozitivno vodstvo LED -a je tamo gdje dodiruje plus baterije ako ne zasja, zamijenite polaritet baterije i trebao bi zasjati. Ova bi metoda bila sjajna, ali baterije kovanica nisu tako popularne, tako da nije najpraktičnija metoda.
Korak 6: Koluzija
Tu ga imate, 5 jednostavnih metoda za pronalaženje LED polariteta. Nadam se da ćete ih biti korisni za svoj sljedeći projekt elektronike! Ako imate bilo kakvih savjeta povezanih s LED -ovima, podijelite ih u komentarima! Zahvaljujemo na čitanju :)
